概述

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，*作简便，可实现变压器直阻的快速测量。

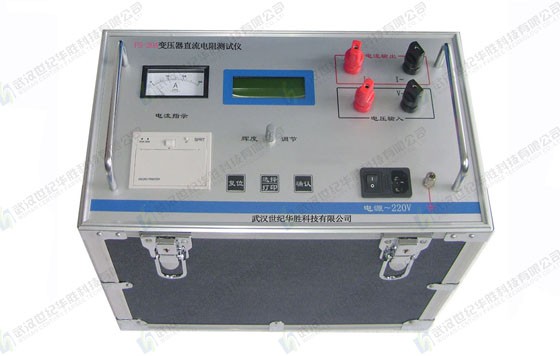

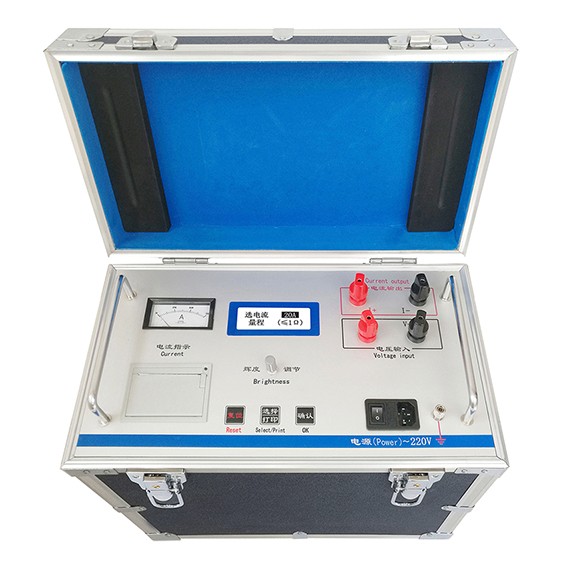

FS系列变压器直流电阻测试仪性能特点

1、整机由高速单片机控制，自动化程度高，*作简便。

2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误*作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、采用立式机箱结构，便于现场使用。

7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。可不间断数小时工作。

8、点阵式液晶，中文菜单，打印输出。

FS系列变压器直流电阻测试仪技术指标

1、输出电流：2.5A、5A、10A、20A

2、量程：　100μΩ～1Ω (20A)

200μΩ～2Ω (10A)

1mΩ～4Ω (5A)

2mΩ～8Ω (2.5A)

3、准确度：0.2%

4、分辨率：0.1μΩ

5、工作温度：0～40℃

6、环境湿度：≤90%RH，无结露

7、工作电源：AC220V±10%，50HZ±1HZ

8、净重：12KG

9、外形尺寸：440*240*390

仪器别称

变压器直流电阻快速测试仪，直流电阻速测试仪，变压器绕组直阻仪，电抗器直阻仪，电机直流电阻测试仪，直阻仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
