概述

直流电阻的测量是变压器、互感器、电抗器、电磁*作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，*作简便，可实现直阻的快速测量。

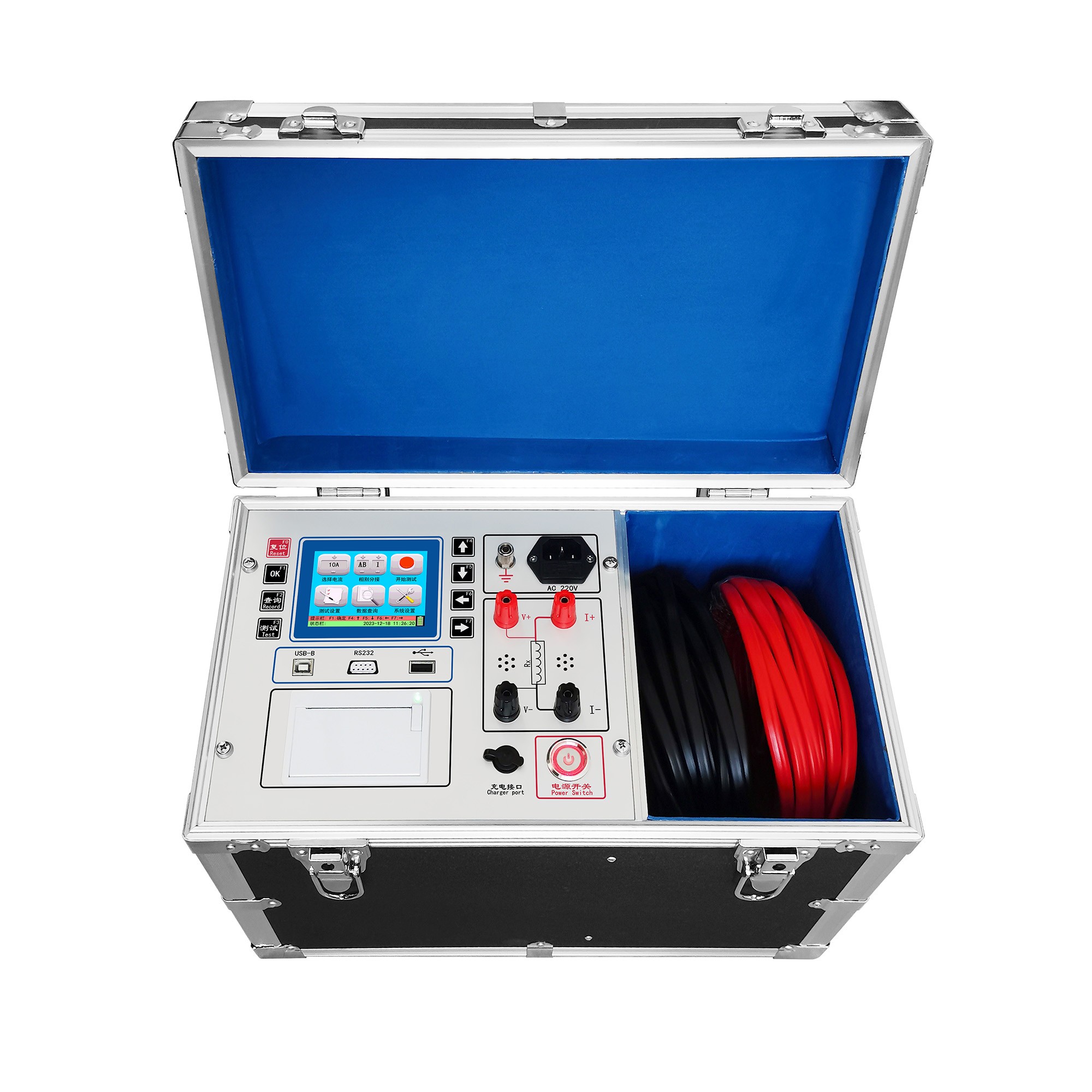

FS系列变压器直流电阻测试仪性能特点

1、整机由高速单片机控制，自动化程度高，*作简便。

2、仪器采用全新电源技术，测量范围宽。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、响应速度快，仪器测量数据稳定，仪器测试过程中自动刷新数据。

5、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

6、仪器内部带有不掉电时钟。

7、仪器内部具有不掉电存储器，可永久保存数据。

FS系列变压器直流电阻测试仪技术指标

1、输出电流：自动、10A、 5A、1A、200mA、40mA、<5mA

2、分辨率：0.1μΩ

3、量程： 100Ω-100KΩ (<5mA档)

1Ω-500Ω (40mA档)

100mΩ-100Ω (200mA档)

5mΩ-20Ω (1A档)

1mΩ-4Ω (5A档)

0.5mΩ-2Ω (10A档)

4、准确度： 0.2%

5、工作温度：0～40℃

6、工作湿度：<90%RH，不结露

7、外形尺寸:长390mmX宽200mmX高290mm

仪器别称

变压器直流电阻快速测试仪，直流电阻速测试仪，变压器绕组直阻仪，电抗器直阻仪，电机直流电阻测试仪，直阻仪。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
