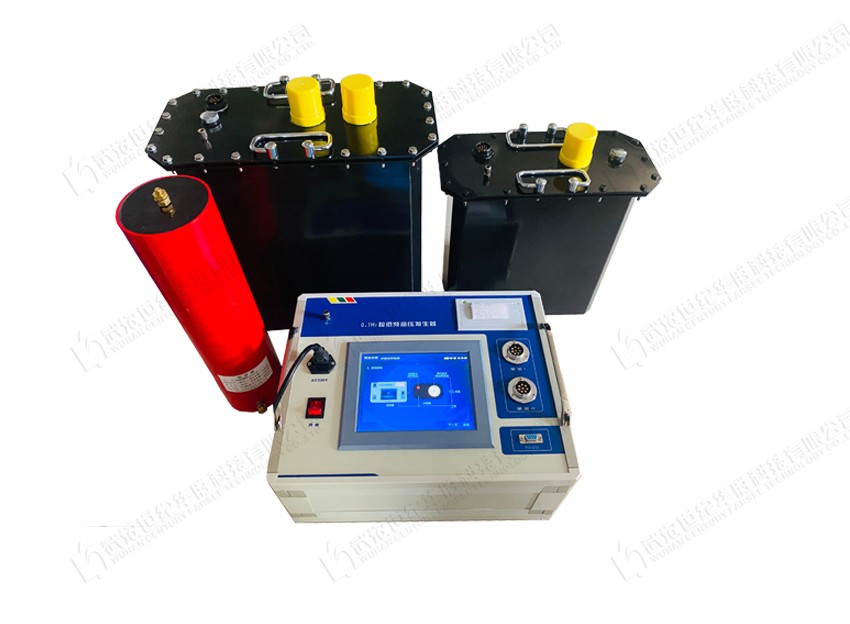

一、产品简介

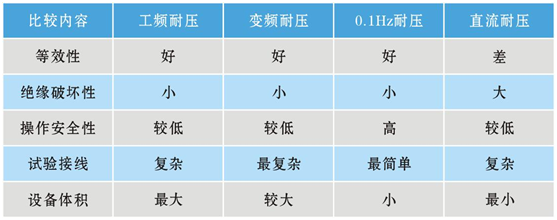

      电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是当前国际电工委员会推荐的技术。新一代VLFS系列微机式0.1Hz超低频高压发生器是华胜公司自主开发的核心产品，它克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

二、FS-VLF系列0.1Hz超低频耐压产品特点

☆ 技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。

☆ 操作方便：接线简单，傻瓜式操作。

☆ 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。

☆ 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。

☆ 采用了高低压闭环负反馈控制电路，输出无容升效应。

☆ 配置齐全：8寸电容触摸屏，液晶汉字显示，手动存储，手动打印。

☆测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。

☆ 体积小、重量轻：十分利于户外作业。















三、FS-VLF系列0.1Hz超低频耐压产品技术参数

1.输出额定电压：参见表3

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：0.1Hz最大 1.1µF

                    0.05Hz 最大2.2µF

                    0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8.电源保险管：参见表3

9.电源：电压220V±5%，50±5Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5%

10.被试品电容量不得超过仪器额定电容量最大值，数值大小见表 3；

表-3 FS-VLF系列超低频高压发生器主要技术参数

型号	峰值电压	测量范围	重 量
VLFS-80/1.1	80 kv（峰值）	0.1Hz时≤1.1μF	控制器：4kg 升压器：50kg
		0.05Hz时≤2.2μF
		0.02Hz时≤5.5μF





序　　号	标　准　号	标　准　名　称
1	GB/T 191	包装储运图示标志
2	GB 4793.1	测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
3	GB 6587.1	电子测量仪器 环境试验总纲
4	GB 6587.3	电子测量仪器 湿度试验
5	GB 6587.5	电子测量仪器 冲击试验
6	GB 6587.6	电子测量仪器 运输试验
7	GB 6587.8	电子测量仪器 电源频率与电压试验
8	GB/T 6592	电工和电子测量设备性能表示
9	GB/T 6593	电子测量仪器质量检验规则



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
