色谱分析仪的工作原理

气相色谱分析技术是一种多组分混合物的分离、分析的技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。

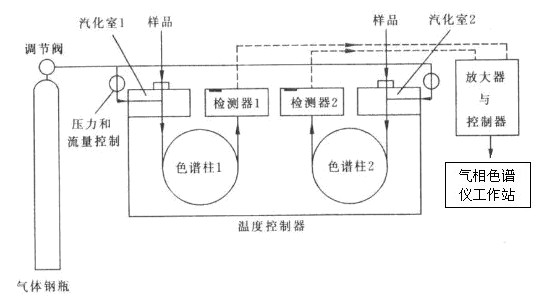

色谱分析仪以气体作为流动相(载气)，当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后将转换后的电信号送至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析，从而得到各组份的分析结果。其工作原理简图如下图所示：



由于该分析方法具有分离效能高、分析速度快、样品用量少等特点，已广泛应用于石油化工、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中较好地解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。

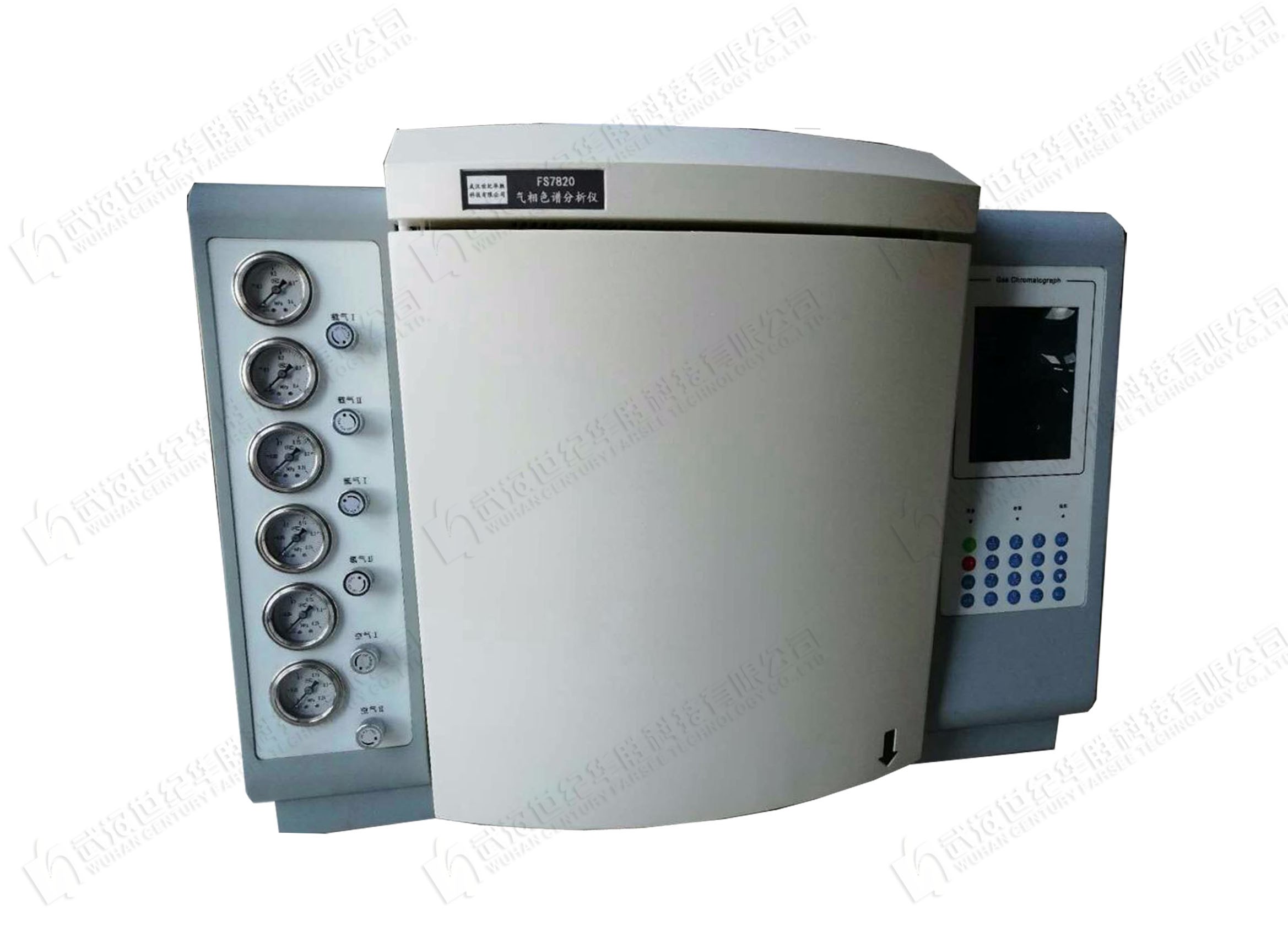

FS7820系列色谱仪的特点

★ 采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输;方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理。

★ 仪器内部设计3个独立的连接进程，可以连接到本地处理(实验室现场)、单位主管(如质检科长、生产厂长等)、以及上级主管(如环保局、技术监督局等)，可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果。

★ 仪器选配的NetChromTM工作站可以同时支持多台色谱仪工作，实现数据处理以及控制，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用。

★ 系统具有中、英文操作系统，用户可根据需要自行切换。

★ 控温区域可由用户自由命名，方便用户的使用。

★ 仪器采用了多处理器并行工作方式，使仪器更加稳定可靠;可满足复杂样品分析，可选配多种高性能检测器，如FID、TCD、ECD、和FPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便地选购、安装其它检测器。

★ 仪器采用模块化的结构，设计明了、更换升级方便，保护了投资的有效性。

★ 全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越;具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析;具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快。

★ 仪器可选配先进的电子流量控制器(EFC)、电子压力控制器(EPC)实现了数字控制，可大大提高定性和定量结果的重现性。

★ 仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析(需配备在线自动进样部件)。

★ 全微机控制键盘的操作系统，操作简单、方便;并设计检测器自动识别技术。具有故障诊断以及断电数据保护的功能，可自动记忆设定参数。

★ 仪器内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能。

★ 采集色谱信号及数据处理，适于WinXP 、Win2000、Windows7等操作系统。由符

合A/A(美国分析学会)标准的CDF文件读入采样数据，因此可与Agilent、Waters

等色谱工作站接轨。

★ 具有完全自主知识产权的色谱系统，具有MODBUS/TCP的标准接口，可以和DCS

方便对接。

★ 仪器可以和国内外多个厂家生产的自动进样器对接;如岛津的AOC-20i、意大利HTA公司的HT系列高效液体、气体自动进样器等。

FS7820系列色谱分析仪的技术指标

★操作显示：192*64点阵汉化液晶

★温控区域：6路

★温控范围：室温+5℃～400℃，增量：1℃， 精度：±0.1℃

★程序升温阶数：16阶

★程升速率：0.1～40℃/min

★气路控制：机械阀控制方式、电子压力流量控制方式任选

★外部事件：4路

★进样器种类：填充柱、毛细管、六通阀气体进样、自动顶空进样等任选

★检测器数目：4个;FID、TCD、ECD、FPD(可选配)

★启动进样：手动、自动任选

★通信接口：以太网：IEEE802.3



序　　号	标　准　号	标　准　名　称
1	GB/T 191	包装储运图示标志
2	GB4793.1	测量、控制和实验室用电气设备的安全要求第1部分：通用要求
3	GB6587.1	电子测量仪器环境试验总纲
4	GB6587.3	电子测量仪器湿度试验
5	GB6587.5	电子测量仪器冲击试验
6	GB6587.6	电子测量仪器运输试验
7	GB6587.8	电子测量仪器电源频率与电压试验
8	GB/T6592	电工和电子测量设备性能表示
9	GB/T6593	电子测量仪器质量检验规则



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
