◆概述

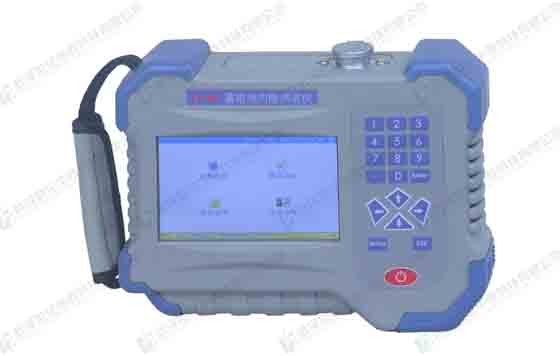

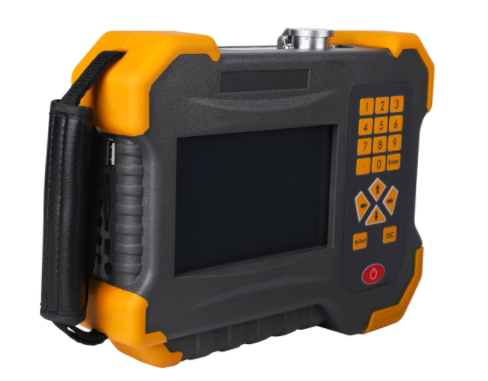

FS-NZ01蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪器。该仪表通过在线测试，能显示并记录多组电池电压、内阻、连接条电阻等电池重要参数，精确有效地判别电池优良状况，并可与计算机及专用电池数据分析软件一起构成智能测试设备，进一步跟踪电池的衰变趋势，并提前报警，以利于工程技术及管理人员酌情处理

◆FS-NZ01蓄电池内阻测试仪主要功能

☆ 快速在线测量电池的电压、内阻、连接电阻等参数

☆ 电池内阻、电压超限报警

☆ 仪表采用抗交流纹波噪音电路技术，使仪表测试结果更加准确，测试结果一致性更好

☆ 仪表具有快速重测功能，测试过程中发现人为误*作，可进行重测并自动覆盖原数据

☆ 仪表预存有超过200个参考内阻值，也可自定义

☆ 电池参数全部按分组编号，便于数据管理

☆ 配套强大的计算机电池状态智能分析软件,实现电池的"病历"跟踪分析

☆ 自动测试模式方便用户测量

(1)自动分析判断电池的"劣化"状态

(2)形成历史记录库，描述电池状态曲线具有快速连接功能，*作使用简单

(3)同组电池对比分析

(4)所有电池分级管理(优、良、中、差)

◆FS-NZ01蓄电池内阻测试仪主要特点

☆ 高精度在线测试，全自动量程转换，大容量数据存储

☆ 仪表在0.000-19990S测量范围自动转换量程

☆ 可永久存储999组电池参数(每组最多999节电池)，可永久存储500组电池组设置参数

☆ 电池容量测试范围:5AH-6000AH

☆ 5寸彩色触摸液晶屏，中文模块化*作，每步都有中文提示，人机对话界面非常好

☆ 仪表本身具图表显示及柱形图分析功能

☆ 仪表本身具有容量分析功能，能对电池进行优、良、差等分析

☆ 仪表具有示波器功能，能实时图形显示电池的最高、最低电压及平均电压，能计算电压纹波

☆ 通过SD接口，将测试数据永久存储在PC机上，实现电池的"病历"跟踪分析

☆ 具有快速连接功能，*作使用简单

☆ 强大的数据管理功能，使仪表可脱离计算机单独使用

☆ 增强的过压保护功能，使仪器工作更安全可靠

☆ 自恢复过流保护功能，使仪器使用更方便

☆ 使用最新的SOC芯片，使电路大大简化，提高仪表可靠性

☆ 大容量锂电池与适配器两套电源供电，方便用户

☆ 电池欠压智能提示，确保测试精度

☆ 体积小，重量轻

◆FS-NZ01蓄电池内阻测试仪主要技术参数

☆ 测量范围：内阻：0.000mΩ-99.999mΩ 电压：0.000v--25v

☆ 最小测量分辨率：内阻：0.001mΩ　 电压：1mV

☆ 测量精度：内阻：±0.5%rdg ±6dgt 电压：±0.2%rdg　±6dgt

☆ 供电电源：11.1V,2400mAh,可充电锂电池

☆ 功率消耗：可连续工作8小时

☆ 存储容量：64Mbit Flash+4G SD卡

☆ 显示器：5寸彩色触摸屏

☆ 尺寸：220 x 170 x 52mm

☆ 重量：1.1Kg



序　　号	标　准　号	标　准　名　称
1	GB/T 191	包装储运图示标志
2	GB 4793.1	测量、控制和实验室用电气设备的安全要求　第1部分：通用要求
3	GB 6587.1	电子测量仪器　环境试验总纲
4	GB 6587.3	电子测量仪器　湿度试验
5	GB 6587.5	电子测量仪器　冲击试验
6	GB 6587.6	电子测量仪器　运输试验
7	GB 6587.8	电子测量仪器　电源频率与电压试验
8	GB/T 6592	电工和电子测量设备性能表示
9	GB/T 6593	电子测量仪器质量检验规则



1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
