FS-103互感器多功能全自动综合测试仪是在FS-102型综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新产品。装置采用高性能数据处理器和微机控制架构、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。
FS-103互感器多功能全自动综合测试仪主要特点
☆ 单一电源输入，220V或380V电源自适应
☆ 全自动、不接触、高安全测试
☆ 高速微处理器控制，反射型高清晰LCD显示，旋转鼠标*作
☆ 自带打印机，直接显示和打印特性曲线
☆ 具有USB接口，可U盘存取测试数据
☆ 具有RS232接口，可连接PC机读取测试数据
☆ 可存储230组测试记录，掉电不丢失，可随时存取
☆ 可外接升压器、升流器，用户自备升压、升流器
☆ 满足500KV等级1A保护CT的伏安特性试验
☆ 所有电压、电流值均为真有效值
☆ 具有升压保持功能，用于计量检测及二次交流耐压试验
☆ 具有升流保持功能，用于二次回路检查
☆ 根据国家相关标准自动计算伏安特性曲线拐点电压及10%和5%误差曲线
FS-103互感器多功能全自动综合测试仪主要技术参数
| 输入电压 | 输出最高电压 | 输出最大电流 | 功 率 | 测量精度 | |
| CT伏安输出 | 220V | 0—2500V | 20A | 3kVA | < 0.5% |
| PT变比输出 | 220V | 0-8V | 0—600A | — | < 0.5% |
| CT 变比测量 | 比值最高显示：999.9K:5/1 | < 0.5% | |||
| PT 变比测量 | 比值最高显示：999.9K:100、150、100/3、100/1.732 | < 0.5% | |||
| 直阻测量 | 最高测量阻值：0-20欧 | < 0.5% | |||
| 角差 | 最小显示：0.01分精度：±10分 | 比差 | 最小显示：0.01%精度：<0.5% | ||
| 二次通流 | 电流：0-200A时间：1~5分钟 | 二次耐压 | 电压：0-2500V时间：1~5分钟 | ||
| 工作温度 | -10～55℃ | 工作电压 | AC220V（±20％）50Hz | ||
| 主机体积 | 420×300×270 | 主机重量 | 26Kg | ||
FS-103互感器多功能全自动综合测试仪主要试验项目
☆ 伏安特性曲线
☆ 曲线拐点自动计算
☆ 10%和5%误差曲线
☆ 变比、极性
☆ 角差测量
☆ 二次侧回路负载测试
☆ CT退磁功能、PT退磁功能
☆ 二次绕组交流耐压
仪器别称
互感器综合测试仪，CT伏安特性测试仪，PT特性测试仪，电压电流互感器测试仪。
|
序 号 |
标 准 号 |
标 准 名 称 |
|
1 |
GB/T 191 |
包装 储运 图示标志 |
|
2 |
GB 4793.1 |
测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
电子测量仪器 环境试验总纲 |
|
4 |
GB 6587.3 |
电子测量仪器 湿度试验 |
|
5 |
GB 6587.5 |
电子测量仪器 冲击试验 |
|
6 |
GB 6587.6 |
电子测量仪器 运输试验 |
|
7 |
GB 6587.8 |
电子测量仪器 电源频率与电压试验 |
|
8 |
GB/T 6592 |
电工和电子测量设备性能表示 |
|
9 |
GB/T 6593 |
电子测量仪器质量检验规则 |
1、外观和结构
1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。
2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。
3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。
4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：
1) 厂名，厂址;
2) 产品的名称，型号;
3) 制造日期;
4) 出厂编号。

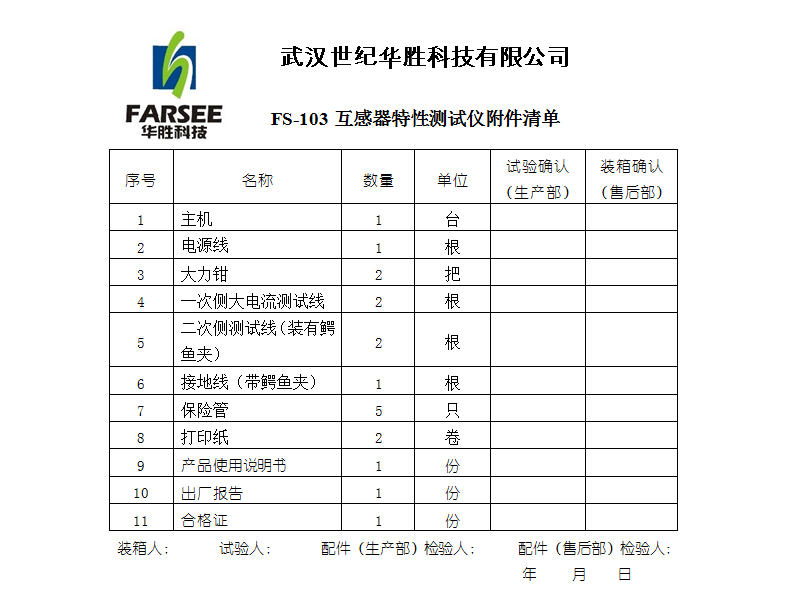

2、验收及技术培训
1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;
2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。
3. 我方负责对买方进行现场培训，并提供相应的培训资料。
3、技术服务
1. 设备质保期：3年。
2. 设备3年免费检定或校准。
3. 设备终身维修。
4. 系统软件终身免费升级。
5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。
6. 我方长期为买方提供备件采购和供应服务。
