FS3030Z全自动变比组别测试仪

FS3030Z全自动变比组别测试仪

产品标准:DL/T 963-2005 变压比测试仪通用技术条件
试验标准:DL/T 596-2005 电力设备预防性试验规程
产品概要:全自动变比组别测试仪采用开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。
销售热线:027-59234855 / 13114352356

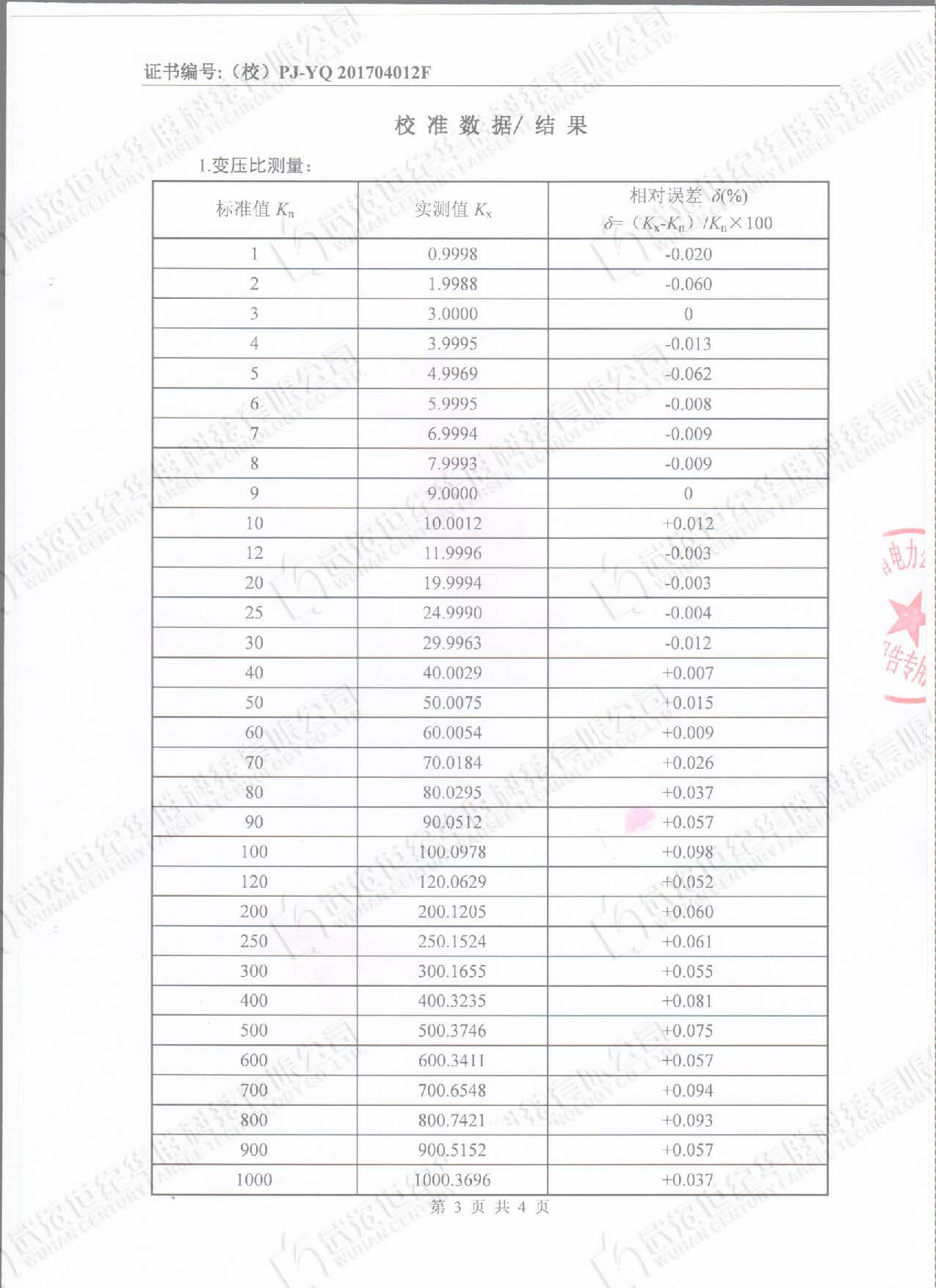

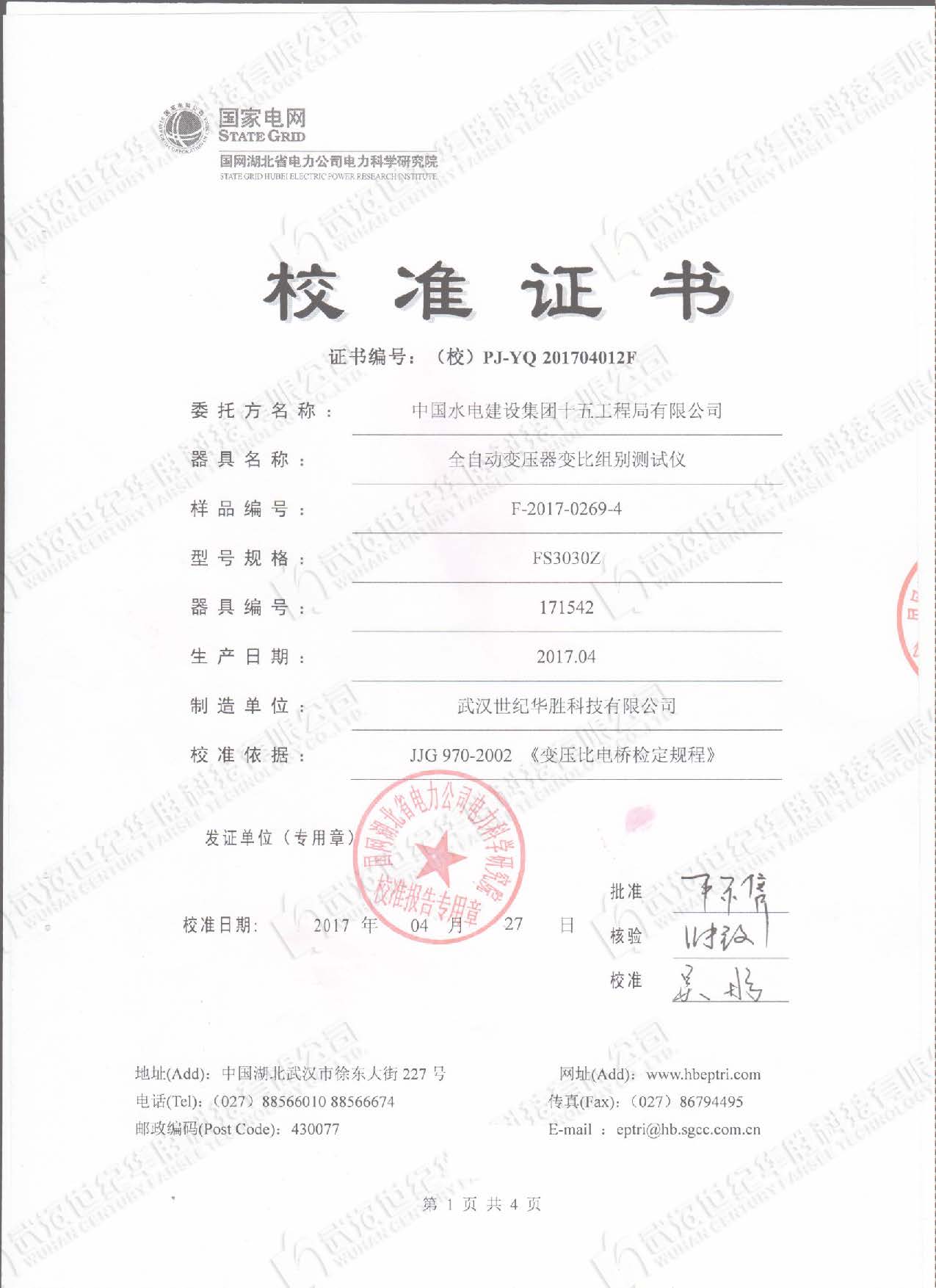

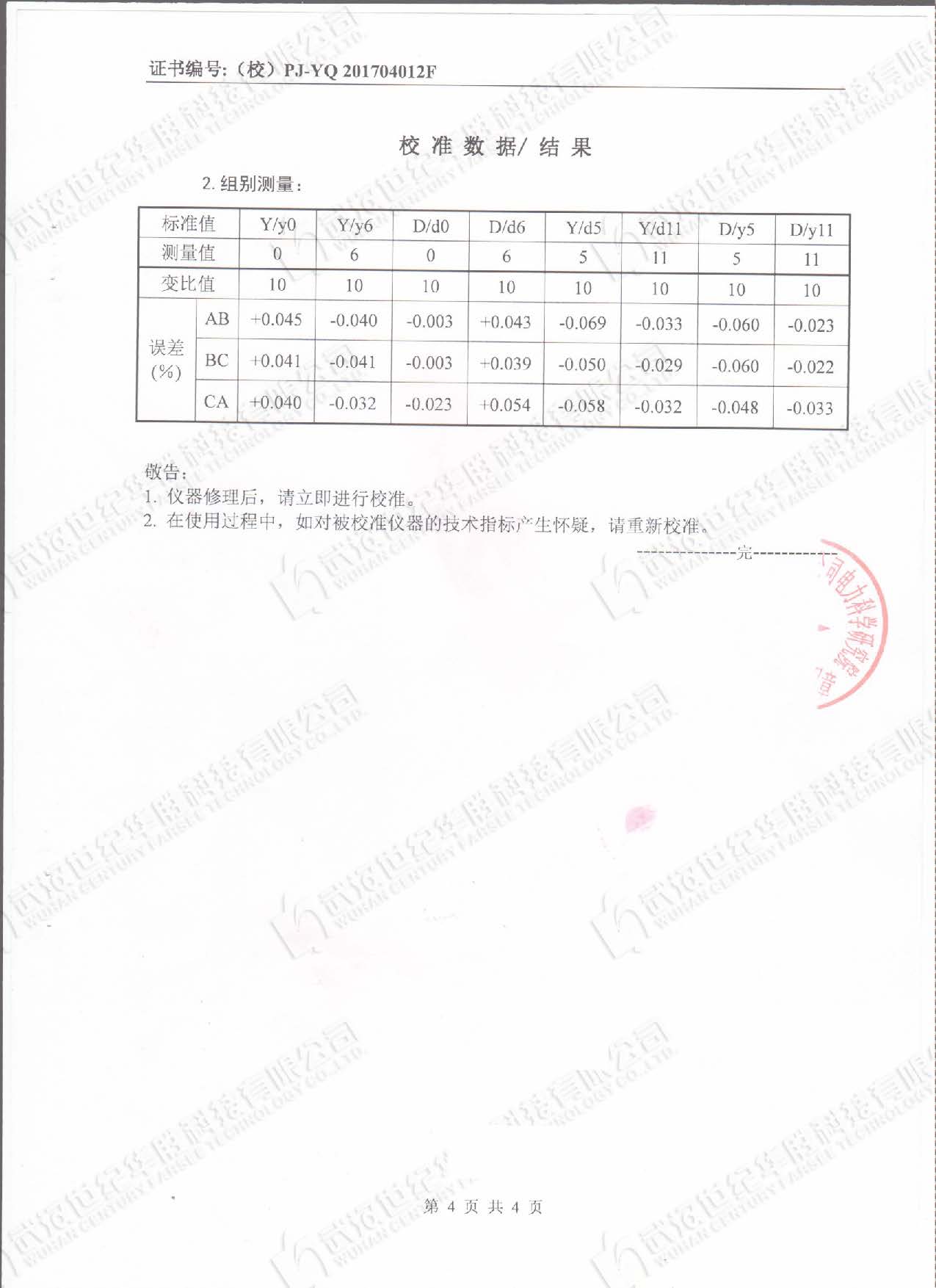

产品说明书 产品图集 产品视频 检测报告 试验规程

概述

FS3030Z全自动变比测试仪除具有完全根据用户的现场使用要求,*作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测(不知道被测变压器的联结方式及组别的情况下准确测量)、测试主变并列运行状态的变比测试仪;从根源上测试变压器并列运行的测试问题,能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术最先进,测试项目最完善,测量参数最全面的变比测试仪。

该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化*作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘*作方式,*作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。

仪器采用开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。

FS3030Z全自动变比组别测试仪主要特点

1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。

2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可自动识别组号。

3、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。

4、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。

5、抗振性好:军品接插件的使用增强了抗振性能。

6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来,使用户从主观上可以更轻易的明了各参量的实际意义。

7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。

8、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。

9、携带方便:体积小,重量轻。

10、可选装内部充电电池,现场无需任何电源,即可完成测试工作。

FS3030Z全自动变比组别测试仪技术参数

1、变比测量范围:0.9~8000

2、测量速度快:1分钟内完成三相测试。

3、测量精度: 高压侧电压的测量精度:0.05%

低压侧电压的测量精度:0.1%

变比测量精度:0.1%(0.9-1000)

0.2%(1000-3000)

0.3%(3000-8000)

4、携带方便、适合野外作业。

5、重量:3Kg

产品别称

变压器电压比测试仪,变压器匝数比测试仪 变压器组别测试仪,变压器电压比组别测试仪。



序  号

标 准 号

标 准 名 称

1

GB/T 191

包装储运图示标志

2

GB 4793.1

测量、控制和实验室用电气设备的安全要求 1部分:通用要求

3

GB 6587.1

电子测量仪器 环境试验总纲

4

GB 6587.3

电子测量仪器 湿度试验

5

GB 6587.5

电子测量仪器 冲击试验

6

GB 6587.6

电子测量仪器 运输试验

7

GB 6587.8

电子测量仪器 电源频率与电压试验

8

GB/T 6592

电工和电子测量设备性能表示

9

GB/T 6593

电子测量仪器质量检验规则

10

DL/T 9632005

变压比测试仪通用技术条件









1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固,不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰,各操作键接触良好,转换复位正常。

      4. 产品标志:测试仪上印有铭牌,铭牌上印有下列标志:

      1)  厂名,厂址;

      2)  产品的名称,型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位,由供货商(厂家)与购货方双方到场进行开箱验收,主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测,以验证仪器性能。

      3. 我方负责对买方进行现场培训,并提供相应的培训资料。

3、技术服务

      1. 设备质保期:3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复,在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
