◆概述

在高压试验时，为防止*作过电压或谐振过电压损坏被试品，除采用过压保护外，还采用放电球隙进行电压监视和保护。FS系列放电球隙测压器外形美观、接线简单、动作可靠，是高压实验室必备试验设备之一，产品符合GB/T 311.6-2005《高电压测量标准空气间隙》国家标准。

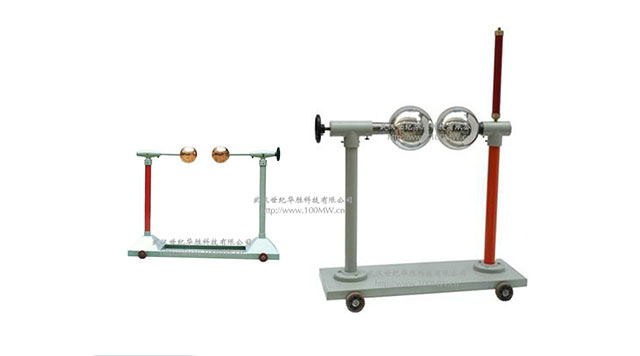

◆FS系列放电球隙测压器结构

FS系列放电球隙测压器(水平式)由活动动底座、绝缘支管、铜球、调节轴(标尺)、微调轮、水电阻等部件组成。

◆ FS系列放电球隙测压器的使用

在作试验时将球隙器和试品并联，将球隙调整在60%试验电压。测定球隙放电时试验电压值(取3~4次平均值)，然后按同样方法测定70%和80%试验电压表读数。以此三点线值作一曲线(大多为一直线)，再延长此曲线(大多按正比例推算)至所需的试验电压高10~15%位置作为耐压验过程可能发生过电压的放电保护电压值。

◆FS系列放电球隙测压器技术参数

一球接地的球隙适用于交流电压、负极性的雷电冲击电压和长波尾冲击及两种极性的直流电压 kV(峰值)。

◆ 仪器别称

“放电球隙测压器”别称：球隙保护器。

1、外观和结构

      1. 本产品的外形尺寸及零部件尺寸符合设计图纸要求。

      2. 本产品整机表面清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固，不应有虚焊﹑折裂和机械损伤。

      3. 本产品面板字迹应清晰，各操作键接触良好，转换复位正常。

      4. 产品标志：测试仪上印有铭牌，铭牌上印有下列标志：

      1)  厂名，厂址;

      2)  产品的名称，型号;

      3)  制造日期;

      4)  出厂编号。

2、验收及技术培训

      1. 货物送用户单位，由供货商(厂家)与购货方双方到场进行开箱验收，主要进行外观和货物数量检查;

      2. 交货后我方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

      3. 我方负责对买方进行现场培训，并提供相应的培训资料。

3、技术服务

      1. 设备质保期：3年。

      2. 设备3年免费检定或校准。

      3. 设备终身维修。

      4. 系统软件终身免费升级。

      5. 我方对售后服务的需求必须在24小时答复，在48小时内提供技术服务。

      6. 我方长期为买方提供备件采购和供应服务。
